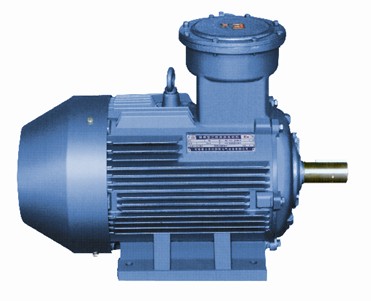

YBK3-71~355系列煤矿井下用隔爆型三相异步电动机



一、概  述

         YBK3-71~355煤矿井下用隔爆型三相异步电动机是我公司在YBK2系列电动机的基础上结合当前国内外电磁结构、工艺、材料等方面的新技术而开发研制成功的新产品, 具有高效节能、温升裕度大、寿命长、性能好、噪音低、隔爆结构先进、可靠性高、使用维护方便等优点。该系列电动机效率指标符合GB18613-2012《中小型三相异步电动机能效限定值及能效等级》电动机能效3级,其功率等级和安装尺寸符合IEC标准并与YB3系列电动机相同。
    本系列电动机符合GB755-2008《旋转电机 定额和性能》、企业标准:《YBK3系列煤矿井下用隔爆型三相异步电动机技术条件(机座号H71~355)》。其防爆性能符合GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》和GB3836.2-2010 《 爆炸性环境 第2部分:由隔爆外壳 “d”保护的设备》,也符合MT451-1995《煤矿用隔爆型低压三相异步电动机安全性能通用技术规范》的规定,制成隔爆型ExdI Mb,适用于煤矿井下爆炸性气体环境的危险场所。
    本系列电动机的外壳防护等级为IP55,冷却方式为IC411

二、结构说明

    电动机的隔爆结构具有ExdI Mb。
    电动机主体外壳防护等级为IP55。
    电动机的冷却方式为IC411。
    电动机绝缘等级为F级,定子绕组温升裕度大、寿命长。
    电动机有一个圆柱形轴伸,借联轴器或正齿轮传动。
    电动机定子绕组采用高强度聚酯漆包圆铜线,并经VPI真空加压浸漆处理成为一个完整的整体,绕组及绝缘具有良
好的电气、机械、防潮性能及热稳定性。
    电动机转子采用铸铝结构,转子经动平衡校验,电动机运转平稳、振动小、噪声低。
    电动机定、转子冲片采用高导磁、低损耗优质电工硅钢片,电动机损耗低、效率高。
    电动机轴承选用低振动、低噪声轴承,机座号132及以下采用双面密封轴承,在轴伸端装有波形弹簧垫圈,以适度力压靠轴承,有效抑制电动机运转时产生的振动和噪声;机座号160及以上采用内、外盖结构,并在轴承部位采用挡圈轴向固定,有效地防止电动机转子的轴向窜动。
    为使电动机安全可靠运行,机座号160~225根据客户要求电动机轴承结构可设置注排油装置,机座号250及以上电动机,预留轴承温度监测传感元件位置。

三、使用条件

     海拔:适用在海拔不超过1000米
    环境空气温度:周围空气最低为-15℃,最高为35℃(煤矿井下采掘工作面)。环境空气最大相对湿度不超过95%(当温度为25℃时)。
     额定电压:380V,660V,1140V,380/660V,660/1140V.
     额定频率:50Hz
     工作方式:连续工作制(S1)。
     特殊使用条件订货时供需双方协商。

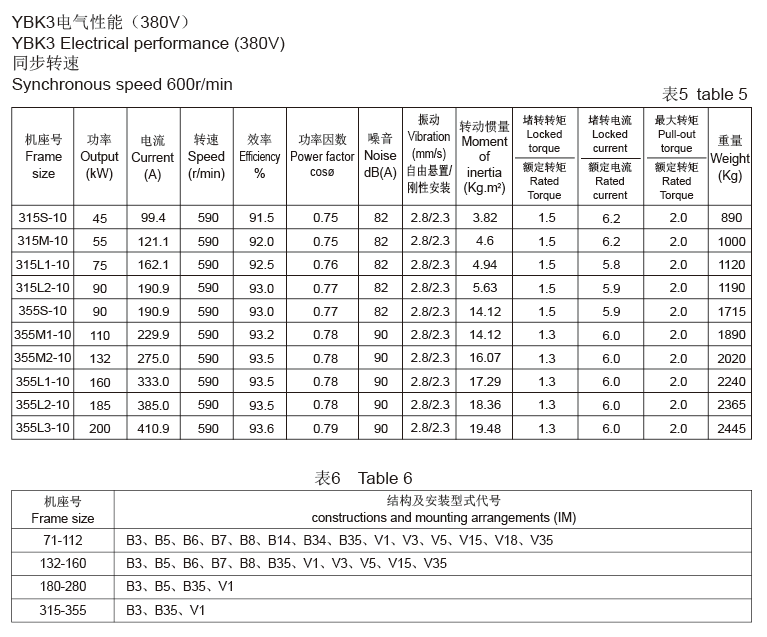

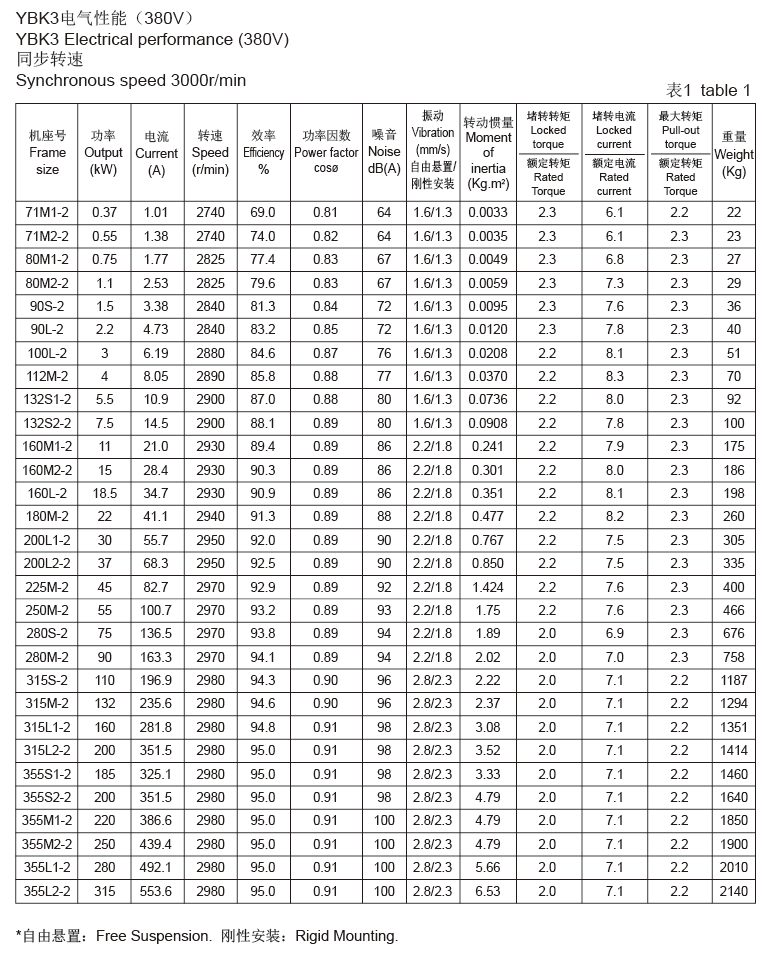

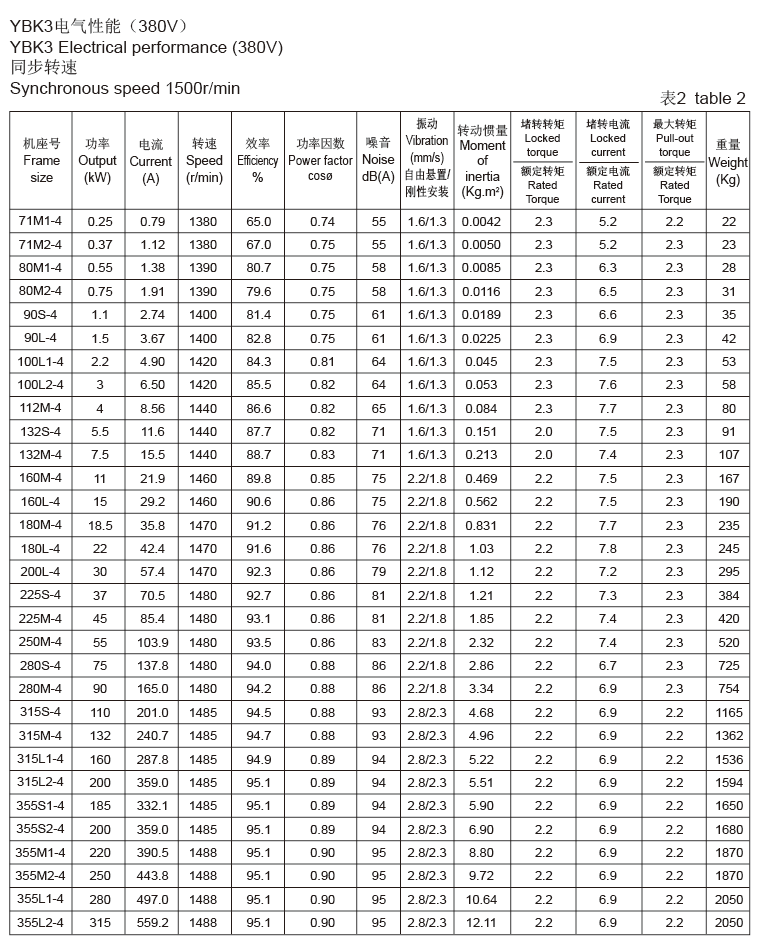

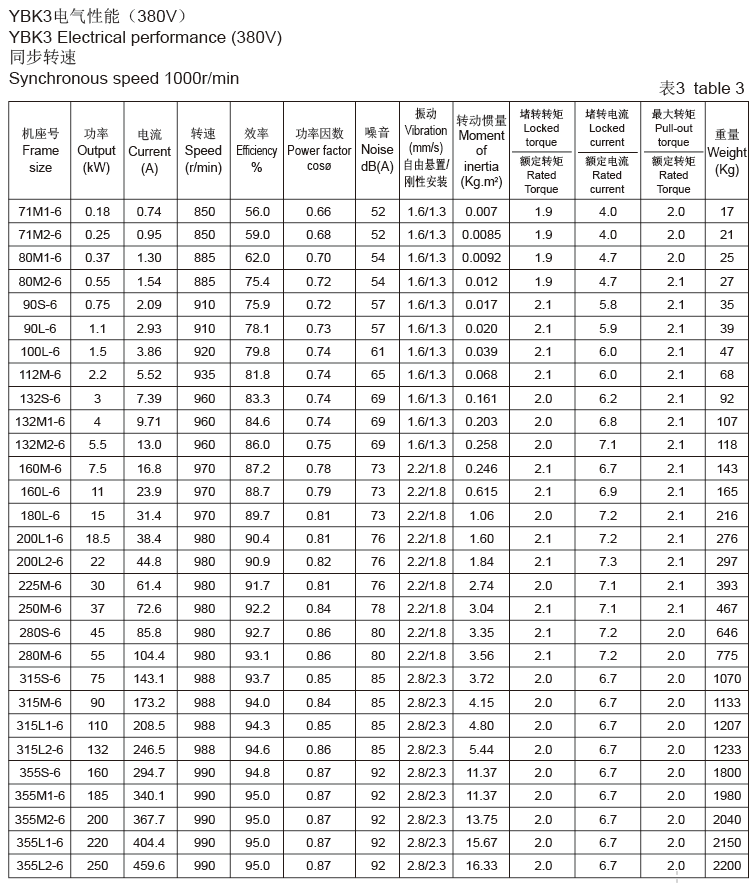

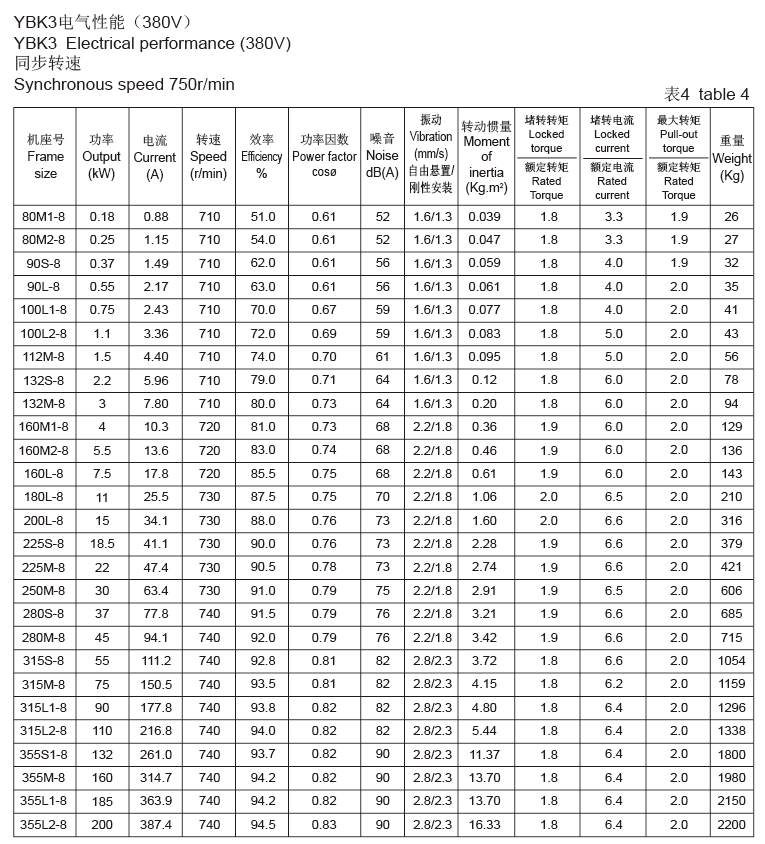

四、电动机的电气性能见表1~表5

五、电动机结构及安装型式和安装外形尺寸5.1电动机结构及按装形式
    本系列电动机的安装方式符合GB997《电机结构及安装形式代号》及IEC60034-7的规定。本系列电动机有5种基本
结构形式:

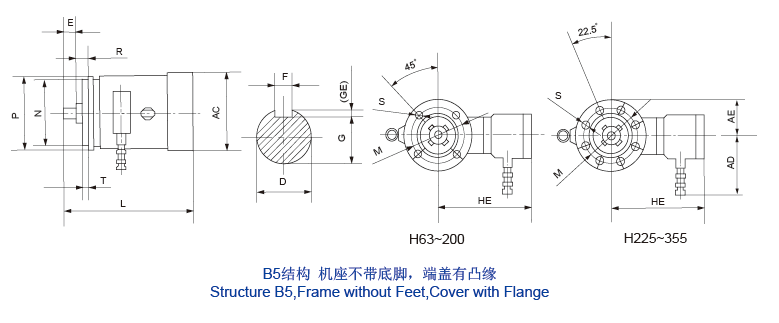

       B3-机座带地脚,端盖无凸缘;B5-机座不带地脚、端盖有凸缘;B35-机座带地脚、端盖有凸缘;B14-机座不带地脚、端盖有小凸缘;B34机座带地脚、端盖有小凸缘。

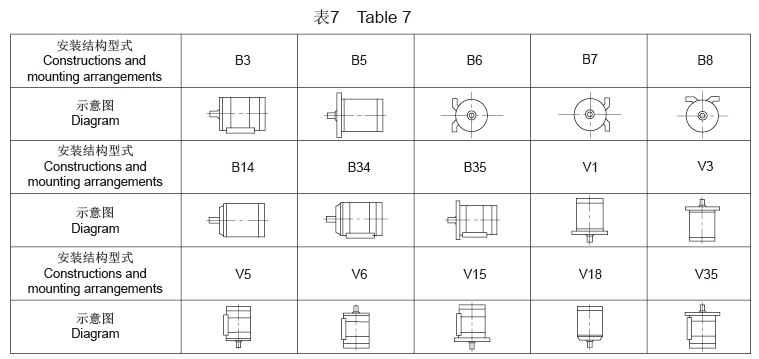

    本系列电动机在上述5种基本结构上,可派生15种常用结构及安装形式,其制造范围见表6。结构及安装形式示意图见表7。
    5.2电动机接线盒结构

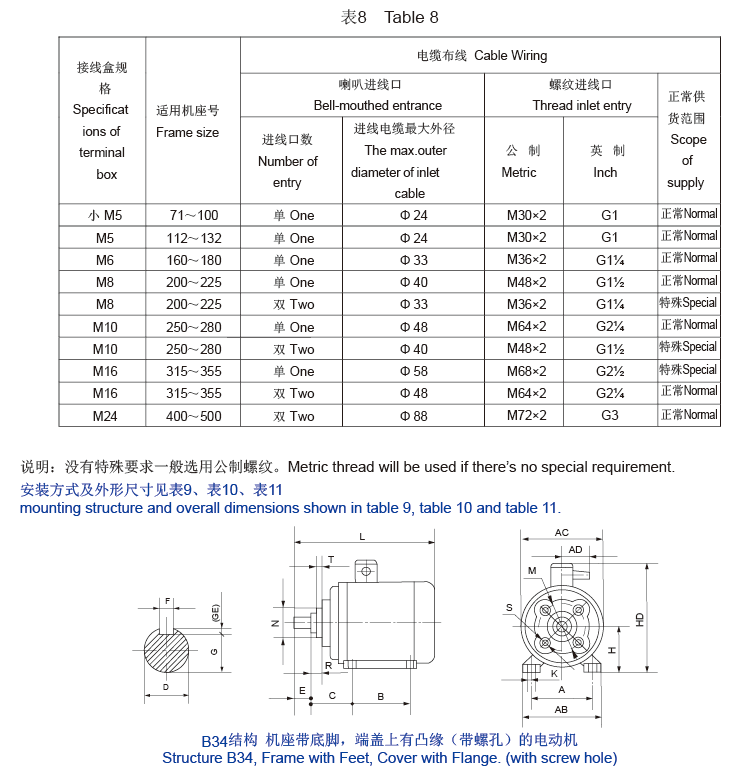

    电动机接线盒具有优良的隔爆结构性能和较高的防护等级,具有较大的空腔以便于接线,进线分为橡套电缆,铠装电缆,钢管分布线及防爆挠性管四种。按不同要求,可分别制成一个进线口(适用于电动机直接起动)和两个(进线口适用于电动机Y-Δ起动)。接线盒进线口及适用范围见表8。

六、订货须知

    用户在订货时须注明电动机的型号、额定功率、额定电压、额定频率、极数、旋转方向、防爆标志、防护等级、安装方式、工作制、使用环境和工作条件以及配套机械设备的使用要求。
    本系列电动机可根据用户要求加装定子测温元件、轴承测温元件(只能装于中心高160及160以上电机)、热敏电阻(针对单电压)、加热带(须注明电压)、轴承测温元件并带就地显示仪(只能装于中心高160及160以上电机),如需要请在订货时注明。
       样本提供的技术数据和安装尺寸仅供用户订货时参考,用户订货时以我厂提供的外形图为准。
       随着技术的不断进步,数据可能有所变动,恕不另行通知。
