一、概述
    Y2系列紧凑型高压三相异步电动机是本公司二十一世纪开发的高效节能产品，根据国际流行的高压三相异步电动机设计新技术，结合我公司多年长期稳定的电动机设计制造经验，其性能接近或达到国外先进水品，防护等级为IP54或IP55。
    本系列电动机性能和安装尺寸符合IEC标准和GB755标准及有关专业技术标准。且我公司已多次通过ISO9001国际质量体系的认证，从订货、开发、制造、检验、销售、服务全过程全部按照ISO9001质量体系的要求进行控制。
    电动机供电电源为三相工频50Hz（或根据需要为60Hz）电源，电压等级6kV，也可根据客户需要设计成为
3kV、3.3kV、6.6kV等，安装方式一般为IMB3,也可根据客户需要设计成IMB35、IMV1(包括承受适当的轴向力)。
    本系列电动机采用了高导磁低损耗冷轧无取向硅钢片，因而损耗低、效率高。电动机采用可靠的F级绝缘结构和
真空压力(VPI)浸漆，温升按B级考核设计，延长了绝缘老化寿命。本系列电动机基本通风方式为IC411，冷却散热条件比较成熟。本系列电动机具有高效、节能、低振动、低噪声、性能可靠、安全维护方便等特点。
    电动机允许在额定电压和频率下直接起动和降压起动。
    本系列电动机为一般用途的三相异步电动机，可用于驱动各种通用机械设备，如压缩机、风机、水泵、破碎机等机械设备，也可在石油、化工、医药、矿山及其它环境条件比较恶劣的场合作原动机使用。

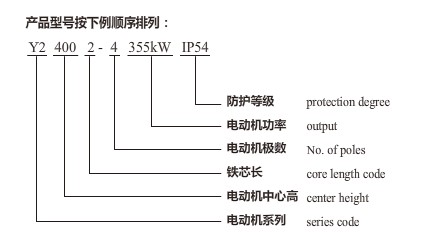

二.型号说明

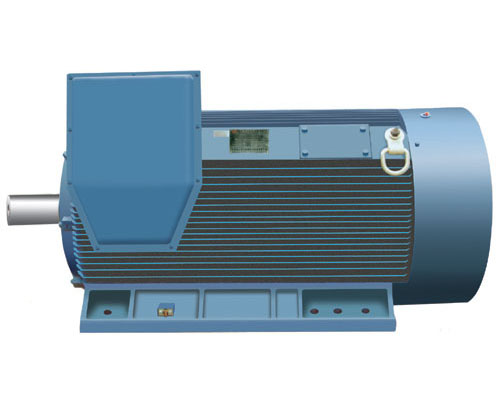

三、结构说明
    Y2三相异步电动机采用国际上新一代先进的高强度铸铁结构，电动机机座、端盖采用高强度铸铁结构。机座外部带正交分布--垂直水平分布的散热筋，因此具有良好的散热性能，整体刚度好、坚固耐用。
    定子铁芯与机座采用外压装结构，可以方便地进行维护保养。定子绕组采用F级绝缘，其由槽楔固定在定子槽内，端部有可靠的固定及绑扎，在制造过程中经过多次匝间脉冲电压试验和耐压试验，并经过真空压力（VPI）整浸无溶剂漆工艺处理，使得定子绕组具有良好的结构强度、绝缘性能、电性能和防潮性能，可在恶劣环境条件下使用，并有良好的电气性能。
    电动机转子采用特殊工艺制造的铸铝结构，转子导条、端环和风扇一次成型，提高了可靠性，增加了允许拖动负载的转动惯量。并且辅以精密的转子平衡系统，使电动机运行平稳，振动和噪声大大降低。电动机采用滚动轴承结构，均有不停机加油和排油装置，轴承结构的良好设计能防止灰尘，雨水侵入。
    出线盒结构密封紧凑，防护等级高，有连接可靠的接线端子，接线方式灵活，可多方位接线。出线盒一般置于电动机右侧（由轴伸端视之)，也可根据用户需要安装在电动机左侧，但务必请客户在订货时特别注明。

四、订货须知
    1.订货时务必请客户注明电动机型号、功率(kW)、电压、频率、旋转方向、防护等级、冷却方式、出线方向、特殊环境条件及配套机械设备的使用要求。
    2.本系列电动机一般在定子上、轴承上均可加装测温元件，定子端部前后各三个，前后轴承各一个PT100热电
阻，也可在电动机机座两侧加装防凝露去潮湿加热器，如果需要或有其它要求务请客户在订货时注明。
    3.电动机主接线盒和辅助接线盒（有测温元件和加热器时）一般面对轴伸看时在电动机机座右侧（即UVW出线端在右侧），也可根据客户订货要求放在电动机左侧。
    4.Y2系列电动机起动过程中，供电电源的端电压应不低于电动机额定电压的85%，电动机一般不允许频繁起动，在冷态时允许连续起动两次（两次起动之间为自然停车)，或在额定运行后热态起动一次，额外的再起动应在电动机停车一小时后（2级电动机额外的再起动应在电动机停车四小时后）。被传动机械有阻力矩特性的如水泵、风机类产品时，更加应避免多次起动。
    5.电动机轴伸上一般不允许外加轴向力和联轴器重量以外的径向力。电动机需要承受径向力、立式电动机需要承受轴向力时，务请客户在订货时注明所受力的大小。
    6.其它特殊需要，订货时务请签订技术协议：
    1)   表中所列的功率规格以外的电动机。
    2)   立式电动机或其它安装方式的电动机。
    3)   有特殊安装尺寸或特殊外形尺寸的电动机。
    4)   有仿制要求的电动机。
    5)   对性能参数有特殊高要求的电动机。
    6)   有其它特殊要求的电动机。
    7.随着技术的进步和国内外相关标准的修改，本样本内尺寸及技术参数会有所变动，请谅解不另行通知，订货时请向本公司技术部门确认或索取正式外形图及相关信息。

五、技术数据

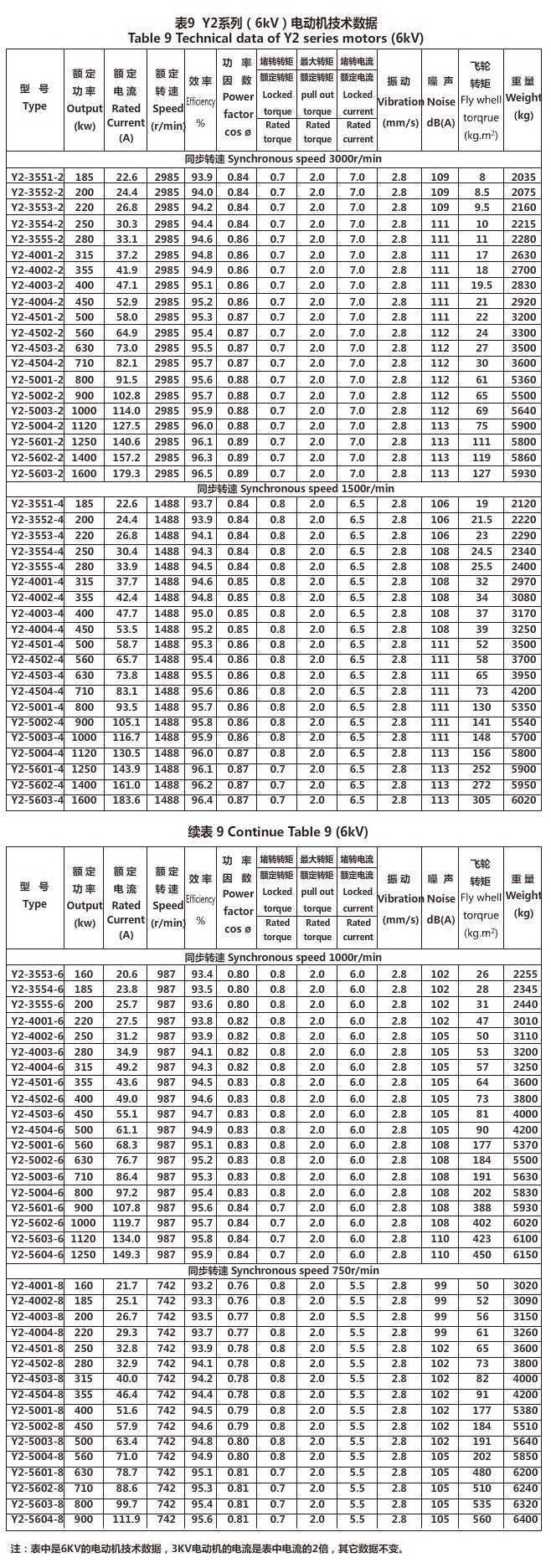

   5.1  6kV电动机技术数据见表9

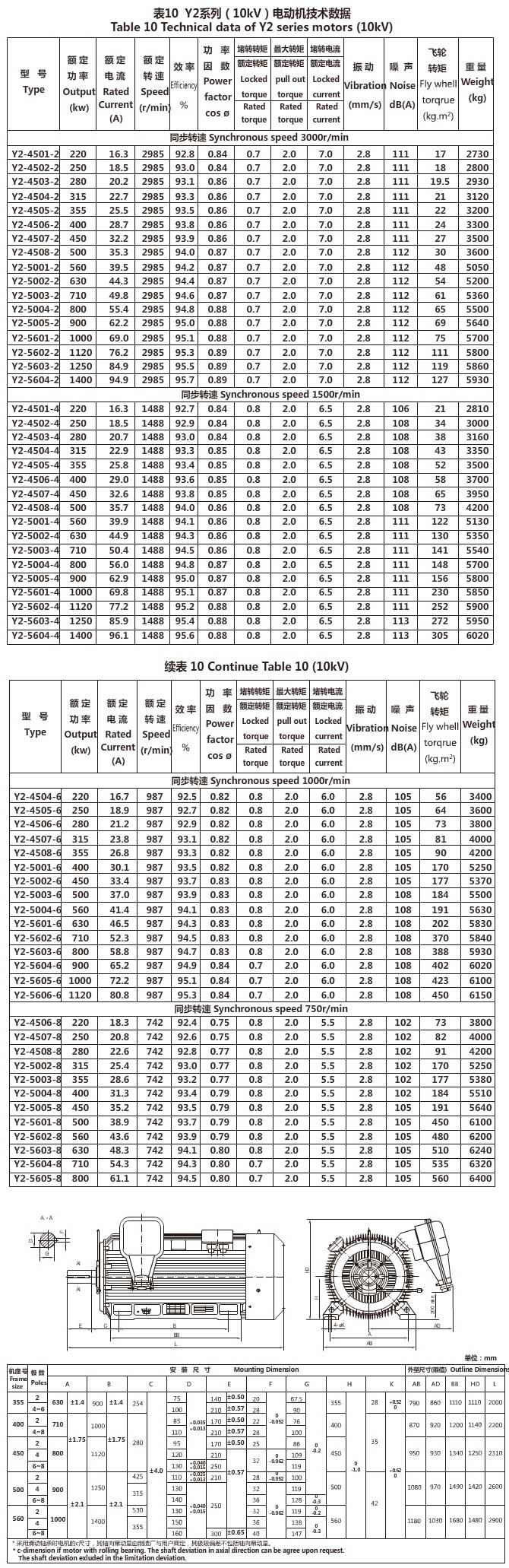

   5.2 10kV电动机技术数据见表10
