一、概 述
YB3-355~500中型低压低速隔爆型三相异步电动机功率从55KW~710KW。本系列电动机采用了现行国家标准和国际电工委员会IEC标准。
本系列电动机具有体积小,重量轻,外观美,运行可靠,寿命长,性能优良,安装使用维修方便的特点。
本系列电动机已经通过国际电工委员会防爆电气产品IECEx认证及欧盟ATEx认证。
二、结构说明
防爆级别具有ExdIIAT4 Gb、ExdIIBT4 Gb、ExdIICT4 Gb三种。
电动机的绝缘等级为F级、定子绕组温升留有较大幅度。
电动机定子绕组经VPI整体浸漆处理,使之成为一个完整的整体,绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
电动机的转子采用铸铝结构,转子经校正动平衡,电动机运转平稳,振动值小。
轴承部位安装有注排油装置,可不停机加轴承润滑脂,按照用户要求可备有隔爆型轴承测温计。
接线盒位于电动机顶部,盒内有较大的空腔便于接线,并且还留有安置电缆头的空腔,进线方式有橡套电缆、铠装电缆、钢管布线、挠性联接管,接线盒内设六个接线端子。
电动机允许任一方向旋转。
三、使用条件
环境空气温度:-15℃~ 40℃
海拔:不超过1000m
频率:50Hz
电压:380V、660V或380/660V
工作方式:连续工作制(S1)
*湿热型和户外型分别适用于湿热带和
户外场所,亦可制成防腐蚀型

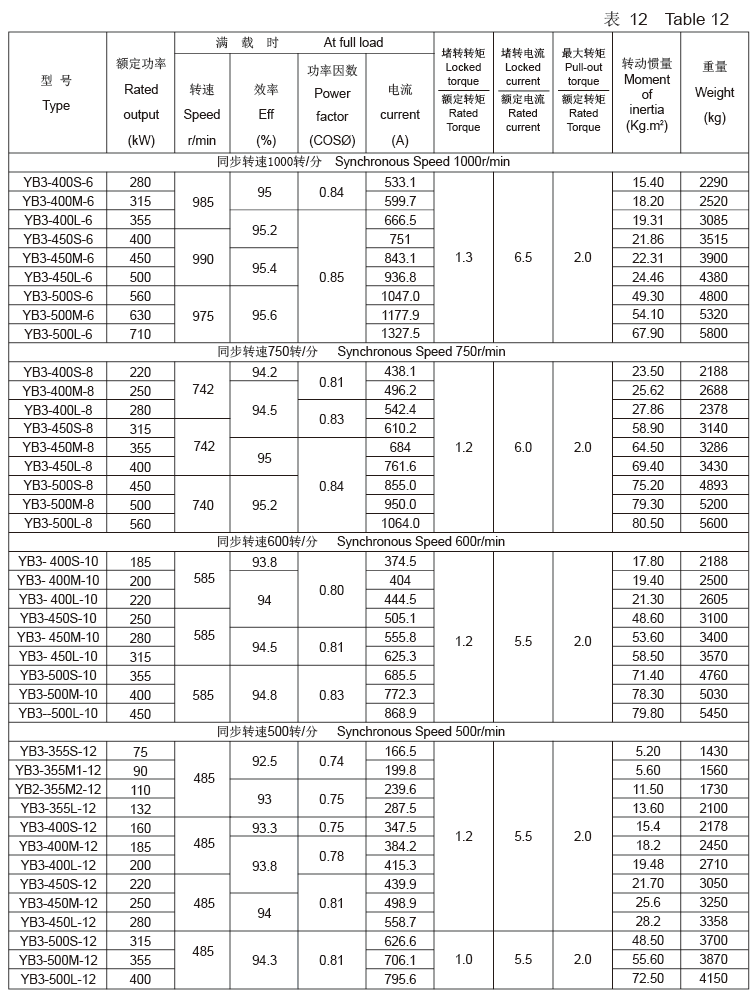

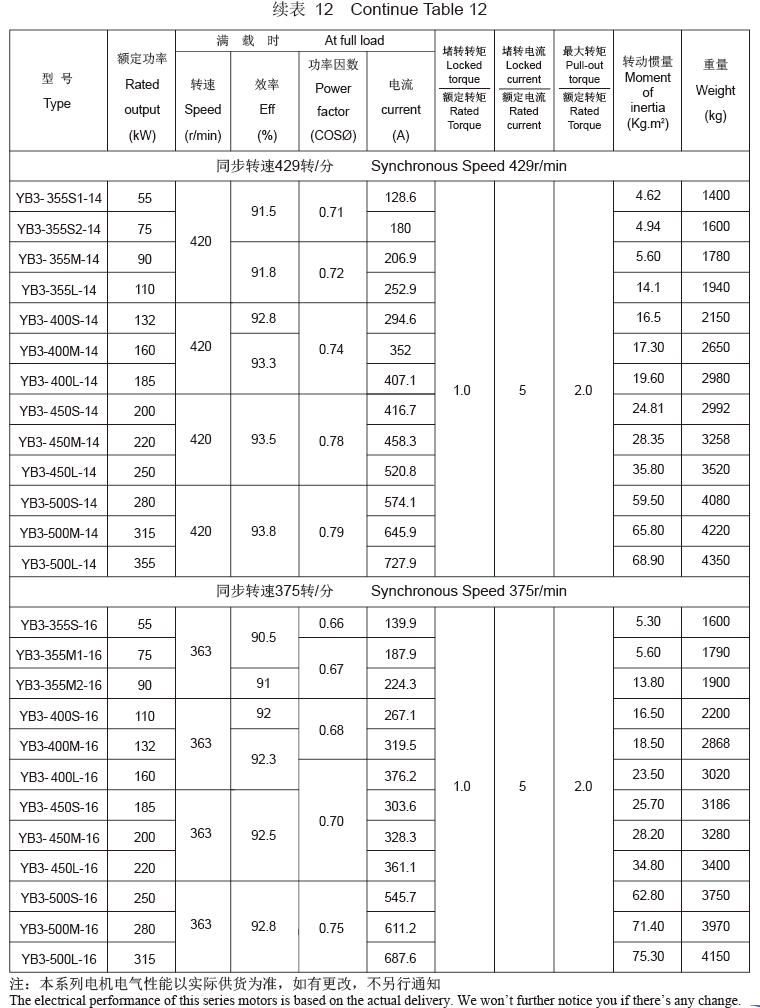

4、技术数据 Technical Date (380V)

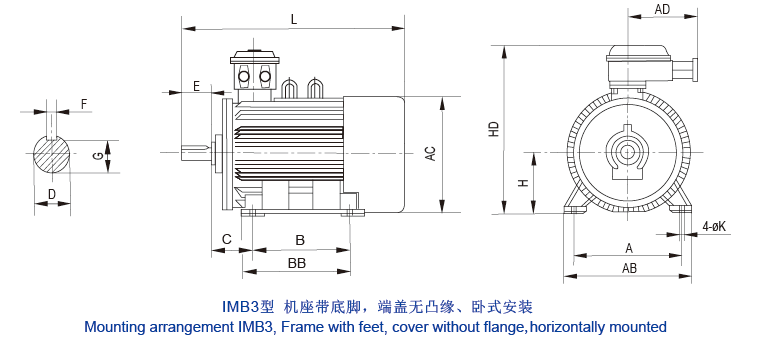

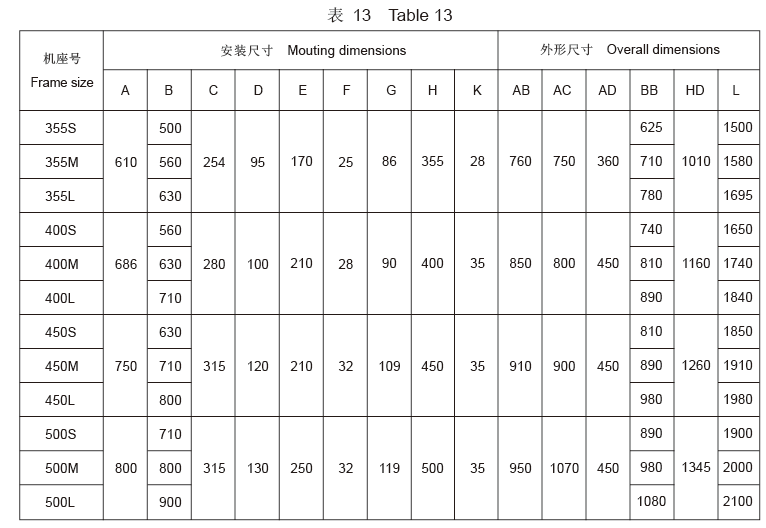

五、安装及外形尺寸见表13
