一、概述

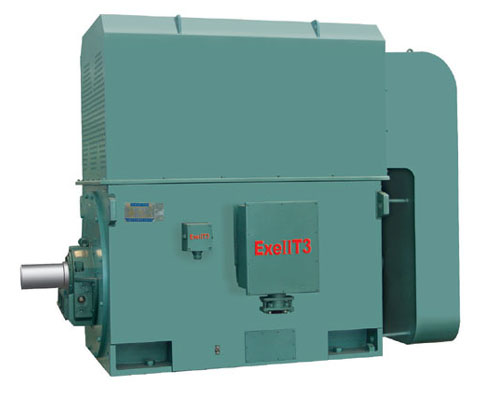

    YAKK、YAKS系列（6kV、10kV）高压增安型三相异步电动机（机座号355〜630）是我公司近年开发最新产品，是我公司在引进吸收国外高压电动机制造技术的基础上，结合我公司长期稳定生产高压三相异步电动机的设计制造经验而优化的系列产品。
    该系列电动机采用新技术、新材料、新工艺，选材考究、制造精良，具有体积小、重量轻、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。 该系列电动机符合我国国家标准GB755《旋转电机 定额和性能》、行业标准JB/T7593《Y系列高压三相异步电动机技术条件（机座号355〜630）》和IEC国际标准，各部分机械尺寸和公差符合相应的国家标准和国际标准，其防爆性能符合GB3836.1《爆炸性气体环境用电气设备 第1部分：通用要求》和GB3836.3《爆炸性气体环境用电气设备  第3部分：增安型“e”》。
    该系列电动机的外壳防护等级为IP44、IP54、IP55等，冷却方式有IC611、IC81W 等，安装方式为IMB3，也可根据用户要求制成不同的防护类型、冷却方式和安装方式。
    额定电压：6kV、10kV
    功率范围：185〜2500kW
    同步转速：3000、1500、1000、750、600、500r/min
    轴中心高：355、400、450、500、560、630mm
    防爆标志：ExeIIT1、ExeIIT2、ExeIIT3 在此基础上派生有户外(W)、湿热带(TH)、户外湿热带(THW)、户内防中等腐蚀型(F1)、户外防中等腐蚀型(WF1)，派生的增安型三相异步电动机的性能指标、安装与外形尺寸与基本系列的相同。
    该系列电动机可用于驱动各种通用机械：如压缩机、水泵、破碎机、切削机床、运输机械及其它机械设备，在矿山、机械工业、石油化工工业、发电厂等工矿企业具有可燃性气体存在的爆炸性危险场所中作为原动机使用。

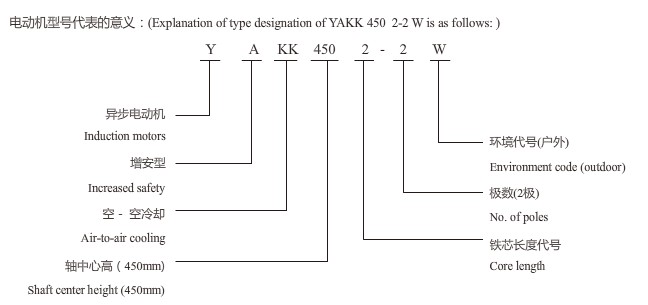

二.型号说明

三、结构说明
    该系列电动机采用国际流行的箱式结构，机座、端盖等部件用钢板焊成，重量轻、刚度好。卸下冷却器，可观察或接触电机内部，安装和维修方便。 定子采用吊入、滑入两种外装压结构，绝缘等级为F级，定子线圈采用双玻璃丝包薄膜绕包铜扁线绕制，经绕包主绝缘VPI整体浸渍后具有较高的电气强度、机械强度、绝缘性能、防潮性和热稳定性。
    转子采用鼠笼结构，经高精度校验动平衡，电机运转平稳，振动小。
    高压接线盒为密封结构，接线空腔大，留有电缆头位置。接线盒位置在电机右侧两端。
    根据不同的功率和转速，轴承结构采用滚动轴承和滑动轴承两种形式：滚动轴承两端设不停机注油装置，可定期补充润滑脂；滑动轴承为球面滑动轴承，采用压力供油润滑、油环自润滑或复合式润滑方式，同时采取了防止轴电流产生的措施。
    根据用户需要，电机可安装轴承测温元件或仪表，监测轴承温度；也可根据用户需要设置定子测温和防冷凝加热装置。

四、使用条件
    环境空气温度：-15℃〜+40℃
    海拔高度：不超过1000米
    工作制：S1
    环境条件：户内、户外（W）、湿热带（TH）、户外湿热带（THW）。

五、技术数据

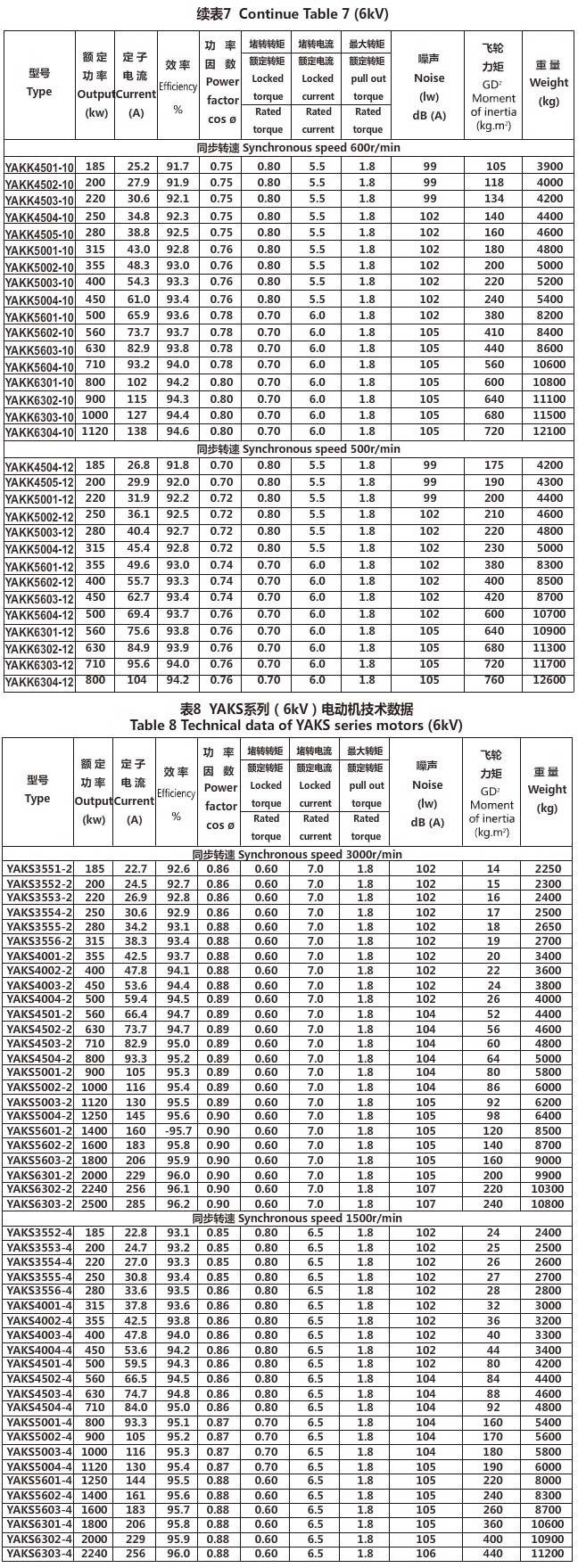

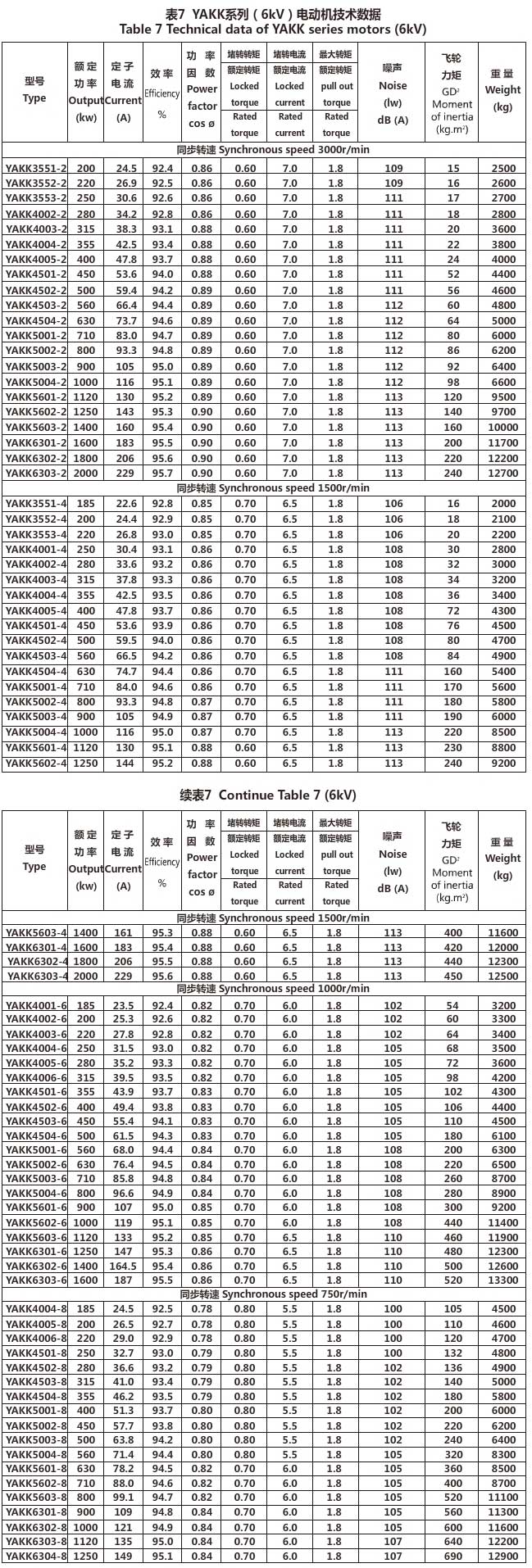

   5.1 YAKK系列（6kV） 电动机技术数据见表7。

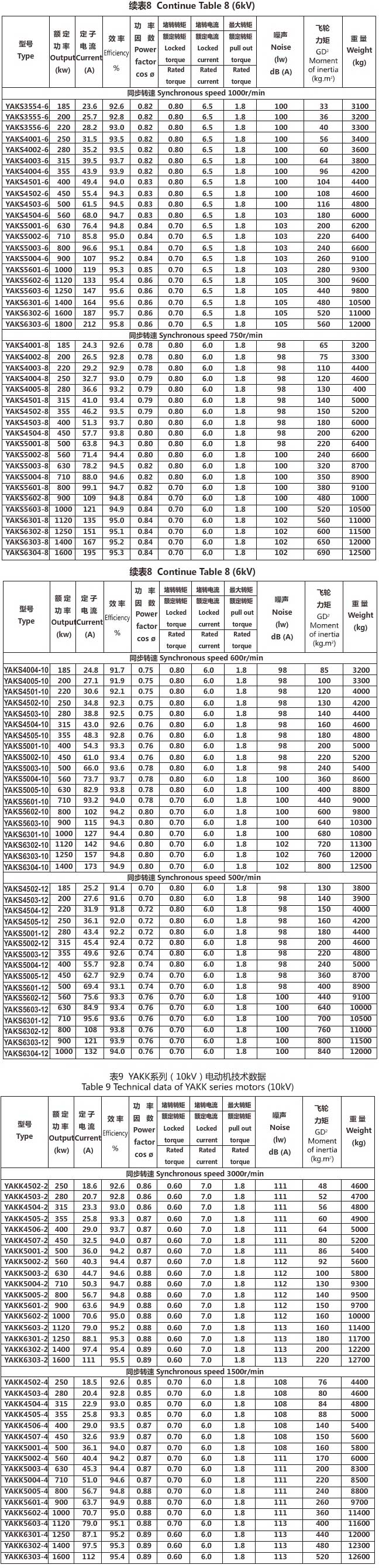

   5.2 YAKS系列（6kV） 电动机技术数据见表8。

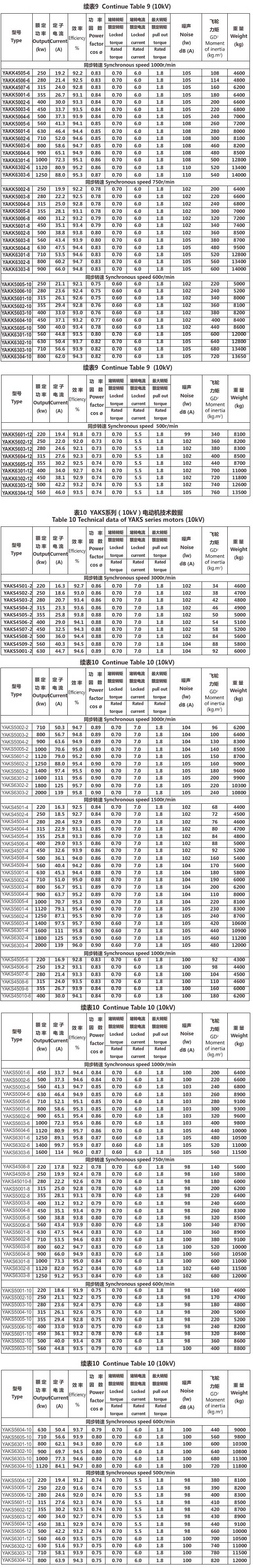

   5.3 YAKK系列（10kV）电动机技术数据见表9。
   5.4 YAKS系列（10kV）电动机技术数据见表10。
   5.5 tE时间为交流绕组在最高环境温度下达到额定运行稳定温度后，从开始通过最初起动电流IA时计起直至上升到极限温度所需要的时间，其数值不小于5s。
   5.6 飞轮力矩GD2的单位为kg.m2。
   5.7 电动机的振动速度有效值一般不大于2.8mm/s。

六、结构及安装型式（和安装外形尺寸）
     6.1该系列电动机的结构及安装型式为IMB3。

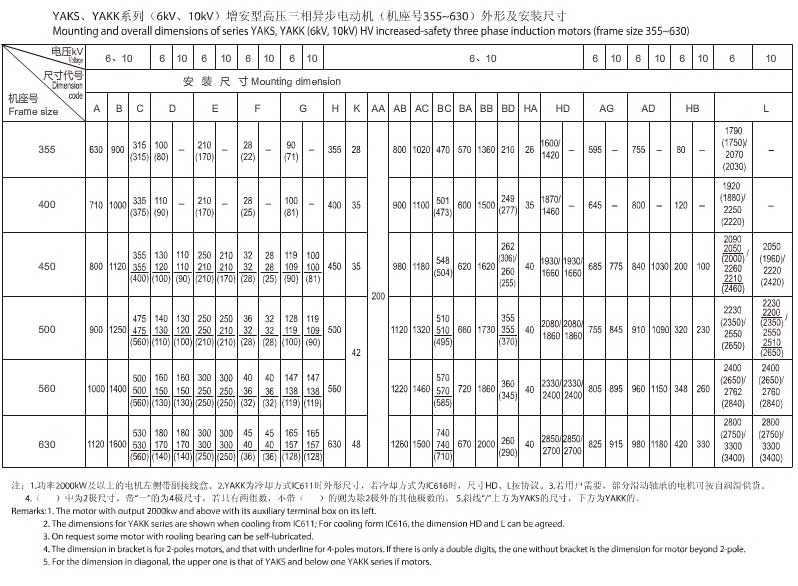

     6.2 YAKK、YAKS系列电动机的安装与外形尺寸见附图及表。
