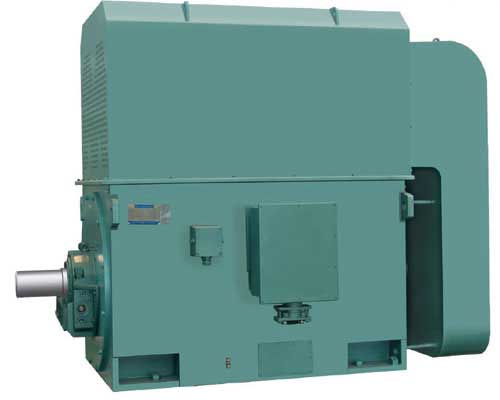

Y.YKK.YKS系列中型高压三相异步电动机(H710~800)

一、概述
    Y、YKK、YKS系列高压三相异步电动机(机座号710~800)是我公司在引进吸收消化国外先进技术的基础上,按照国标GB/T13957及其相应标准,结合我公司长期稳定生产高压三相异步电动机的设计制造经验而开发的系列产品。
    该系列电动机运用了计算机优化设计技术,采用了新材料、新工艺,选材考究、制造精良、重量轻、功率大、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
    该系列电动机符合我国国家标准GB755《旋转电机 定额和性能》、行业标准GB/T13957《大型三相异步电动机基本系列技术条件》和IEC国际标准。
    各部分机械尺寸和公差符合相应的国家标准和国际标准。
    该系列电动机的外壳防护等级为IP23、IP44、IP54和IP55,冷却方式有IC01、IC611和IC81W,安装方式为IMB3,也可根据用户要求制成不同的防护类型、冷却方式、安装方式。
    额定电压:6KV、10KV
    功率范围:355~7100KW
    同步转速:3000、1500、1000、750、600、500、429、375、333、300r/min
    轴中心高:710、800mm
    在此基础上派生有户外(W)、湿热带(TH)、户外湿热带(THW)、户内防中等腐蚀型(F1)、户内防强腐蚀型(F2)、户外防中等腐蚀型(WF1)、户外防强腐蚀性(WF2),派生的三相异步电动机的性能指标、安装外形尺寸与基本系列的相同。

二.型号说明

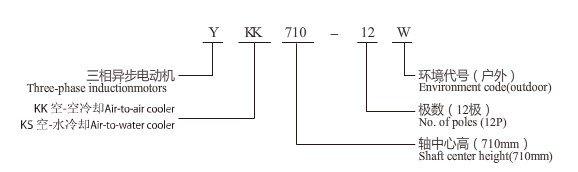

电动机型号代表的意义:(Explanation of type designation of YKK710-12W is as follow:)

三、结构说明
    该系列电动机采用国际流行的箱式结构,机座、端盖等部件用钢板焊成,轴承采用端盖式球面滑动轴承,具有负荷能力强,检修及装配方便等优点。电动机重量轻、刚度好。卸下冷却器,可观察或接触电动机内部,安装和维修方便。
    定子采用F级绝缘,定子线圈采用双玻璃丝包薄膜带绕包铜扁线绕制,经绕包绝缘并VPI整体浸漆后具有较高的电气强度、机械强度、绝缘性能、防潮性和热稳定性。
    转子采用铜条结构,导条和端环之间采用可靠的焊接工艺,并采取了防止导条断裂的可靠措施,经高精度校验平衡,电动机运转平稳,振动小。
    高压接线盒为密封结构,接线空腔大,留有电缆接头位置。接线盒在电动机右侧(轴伸端视之)。当电动机功率为2000kW及以上时,在电动机主接线盒的另一侧设置副接线盒,用于电动机定子三相绕组的中性点连接以及电动机的差动保护。
    根据用户的需要,电动机可安装轴承测温仪表,监测轴承温度;也可根据用户需要设置定子绕组测温和防冷凝加热装置。

四、使用条件
    额定电压: 6kV或10kV
    额定频率:50Hz
    环境空气温度:-5℃~+40℃
    海拔高度:不超过1000mm
    工作制: 连续工作制S1
    环境条件:  户内、户外(W)、湿热带(TH)、户外湿热带(THW)、户内防中等腐蚀型(F1)、户内防强腐蚀型(F2)、户外防中等腐蚀型(WF1)、户外防强腐蚀型(WF2),运行地点最湿月月平均最高相对湿度为90%,同时该月月平均最低温度不高于25℃
    该系列电动机可用于驱动各种通用机械:如压缩机、水泵、风机以及其它机械设备,在矿山、机械工业、石油化工业 、发电厂等工厂企业具有爆炸性气体环境的场所中作为原动机使用。

五、起动要求
    该系列电动机的转子采用了先进的技术来计算鼠笼型转子的起动温升和应力,以防电动机因起动负载过重而导致电机早期损坏,被传动机械为水泵、风机类设备时,起动时必须满足以下要求:
    用户的电网应保证电动机在起动过程中的电机端电压不低于额定电压的85%。
    被驱动机械设备转动部分的飞轮转矩GD2(折算到电动机转速后)应不大于下式求得的数值。

式中:GD2——负载的飞轮转矩,kg.m2 ;         P ——电动机的额定功率,kw ;      n ——电动机的额定转速,r/min

    在上述条件下,电动机允许在实际冷状态下连续起动两次,或者在电机热状态下起动一次,电动机在两次起动之间为自然停车,额外的再次起动电动机应在停车1小时以后。
    如果需要电动机传动的机械的机械转动部分的飞轮转矩GD2大于上述公式求得的值,或要求频繁起动,或有可能带重负载起动,务必请事先好和制造厂联系协商,以便特殊设计,确保电动机的起动可靠。

六、技术数据

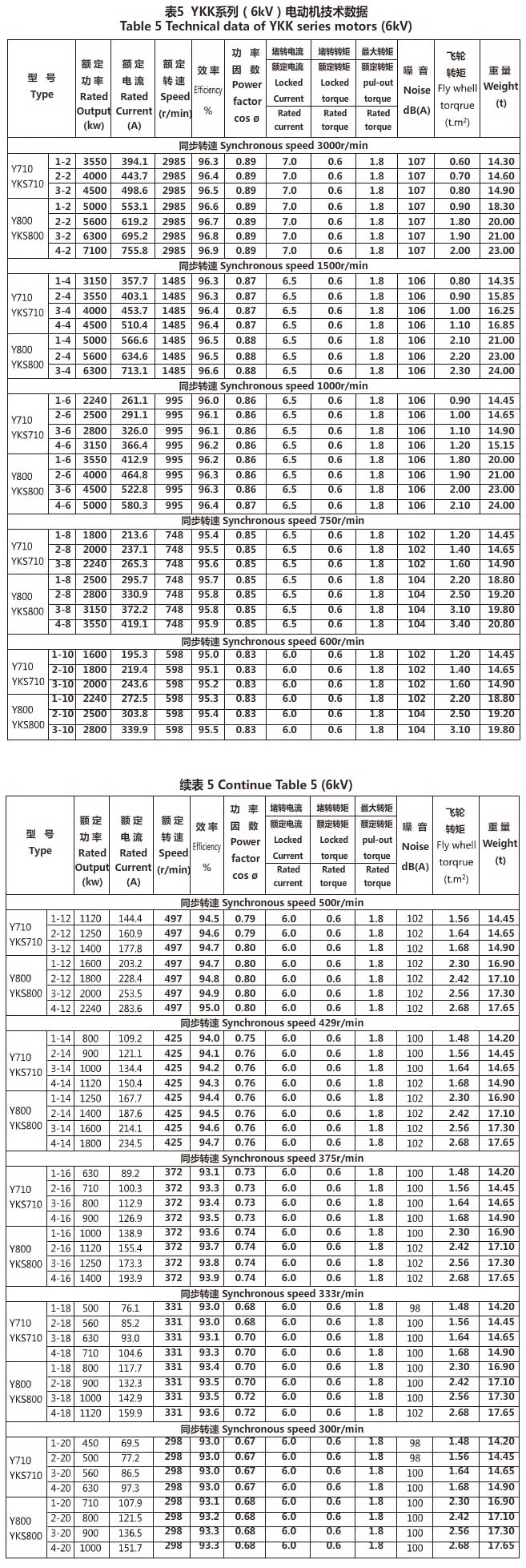

    6.1  YKK系列6kV电动机电气性能应符合表5的规定。

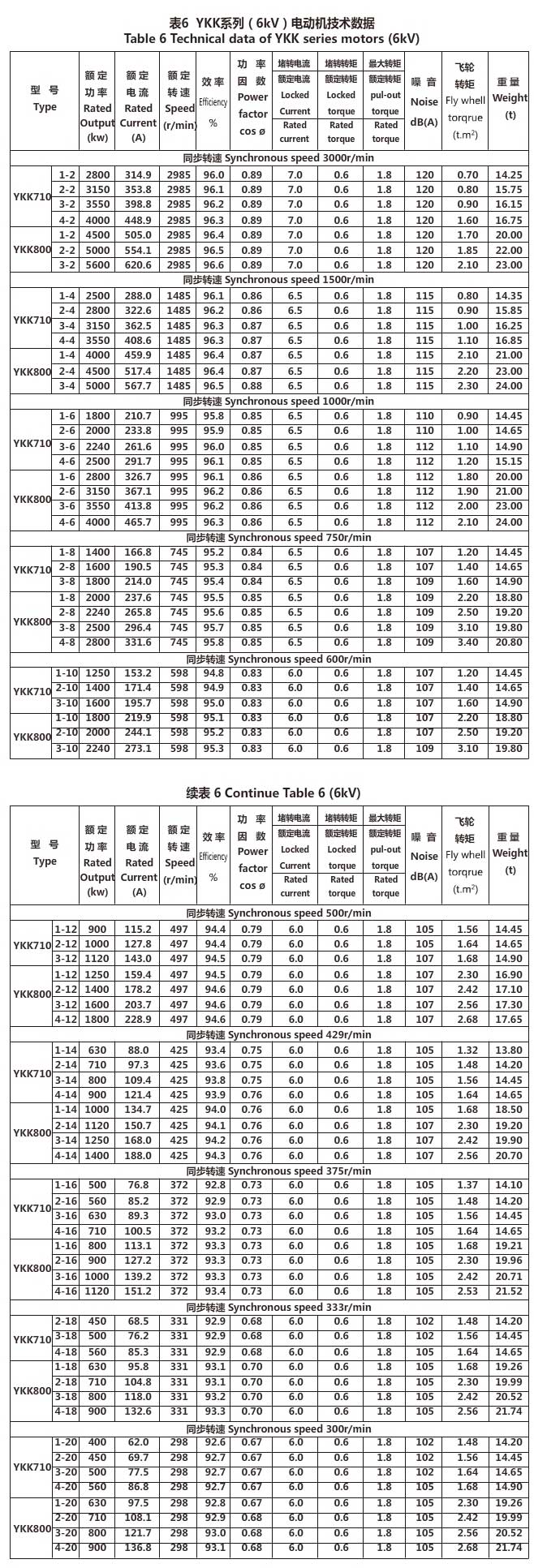

    6.2  Y、YKS系列6kV电动机电气性能应符合表6的规定。

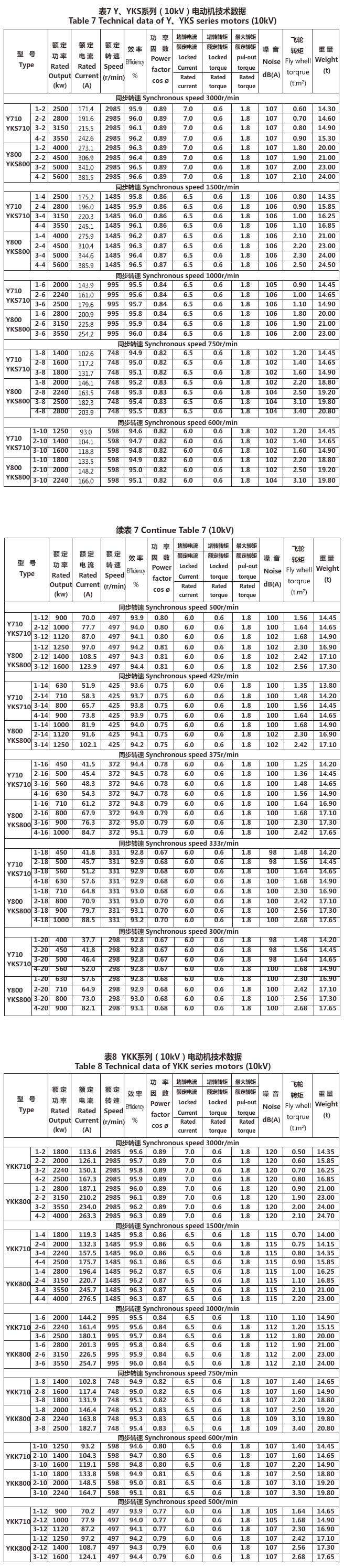

    6.3  YKK系列10kV电动机电气性能应符合表7的规定。

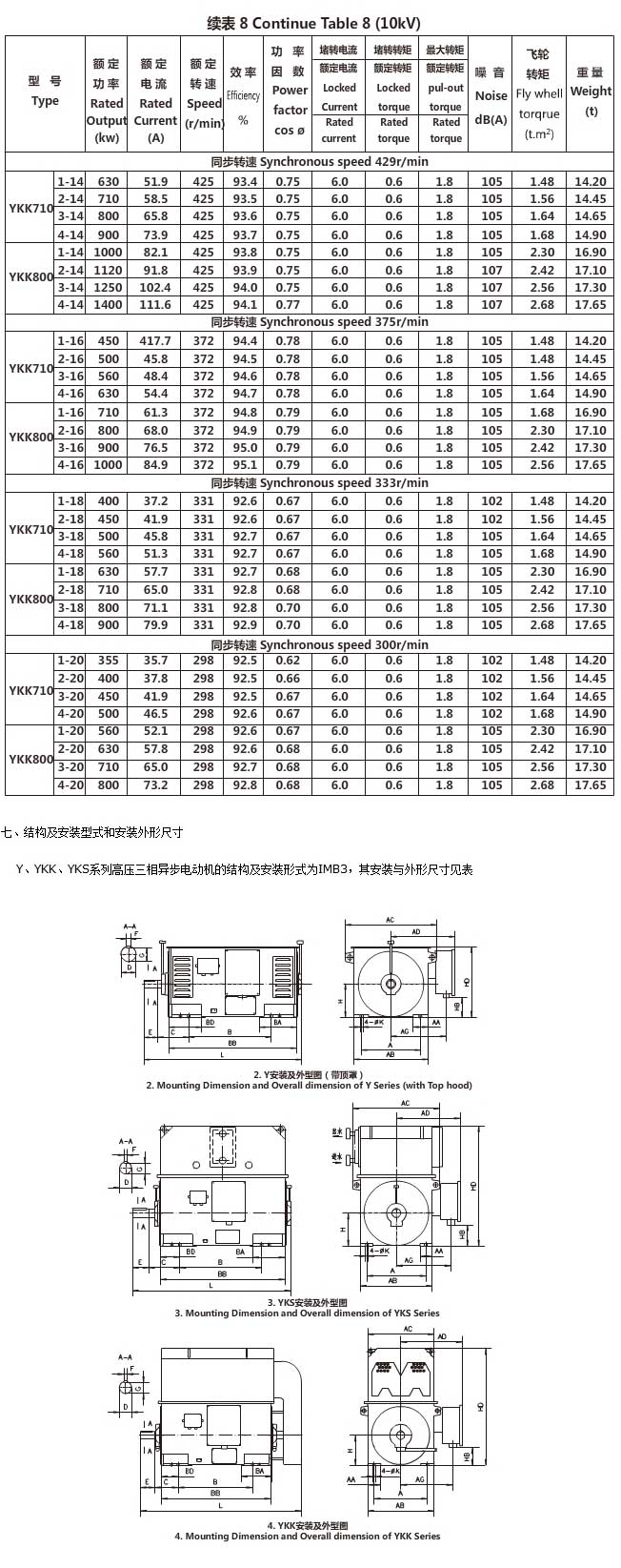

    6.4  Y、YKS系列10kV电动机电气性能应符合表8的规定。

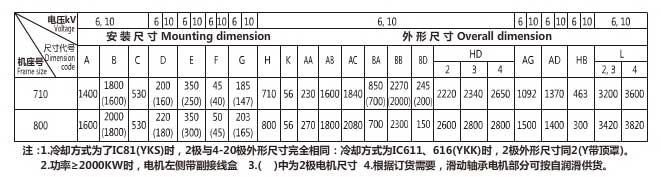

Y、YKS、YKK系列(6KV、10KV)高压三相异步电动机(机座号710~800)外形及安装尺寸
