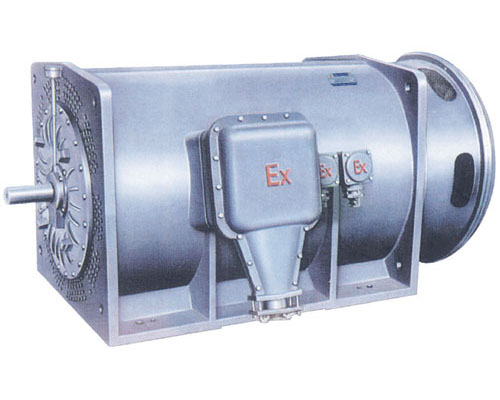

YB系列中型高压隔爆型三相异步电动机(H560~800)

一、概述
    YB560~800 系列高压(6kV、10kV)隔爆型三相异步电动机是我公司引进国外高压防爆电机设计制造技术,并结合我公司多年的生产经验而设计的新产品,具有体积小、重量轻、效率高、噪声低、振动小、运行安全可靠、使用维护方便等特点。
    该系列电动机功率等级、安装尺寸符合我国标准和国际电工委员会IEC标准,符合德国标准,可用于出口设备的配套和进口产品的替代产品,具有九十年代世界先进水平。
    该系列电动机的防爆性能符合 GB3836.2《爆炸性气体环境用电气设备  第2部分:隔爆型"d"》制成隔爆型,适用于爆炸性气体混合物存在的场所,用作拖动风机、水泵、压缩机等设备之用。
    额定电压:6kV、10kV
    功率范围:185~2800kW
    同步转速:3000、1500、1000、750、600、500、428r/min
    轴中心高:560、630、710、800mm
    防爆标志:ExdI、ExdIIAT4、ExdIIBT4、也可制成ExdIICT4
    冷却方式:IC511
    防护等级:主体IP44(也可制成IP54),接线盒IP54
    在YB基础上派生的户外(W)、湿热带(TH)、户外湿热带(THW)、隔爆型三相异步电动机的性能指标、安装与外形尺寸与基本系列的相同。

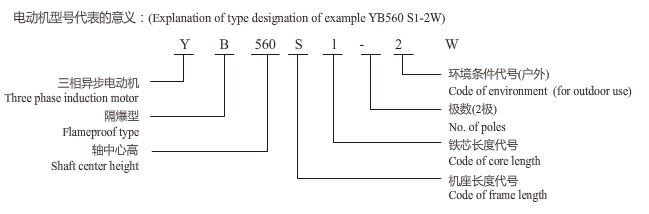

二.型号说明

三、结构说明
    该系列电动机采用国外先进的电机制造技术,定子为外装压结构,绝缘等级为F级,定子线圈采用云母带包薄膜绕包扁铜线绕制,绕组端部线圈间垫适性材料,非钢质端箍(或钢质端箍)绑扎于外端部、有绕组定子铁心经VPI真空压力浸无溶剂漆。因此定子绕组具有较高的电气强度、机械强度、绝缘性能、防潮性和热稳定性。
    转子采用鼠笼铜条结构,经高精度校动平衡,电机运转平稳、振动小。
    高压接线盒为半斜面式,接线空腔大、留有电缆头位置,可接铜、铝橡套电缆。
    轴贯通部分的隔爆结构采用各先进国家普遍采用的轴向曲路,可制成ExdI、ExdIIAT4、ExdIIBT4、ExdIICT4级产品。轴承结构采用三轴承结构,轴伸端采用双轴承(其中设一球轴承),防止向轴伸端串动,运行安全可靠。
    电动机两端设不停机注油装置,可定期补充润滑脂,还可根据用户需要,安装轴承测温仪表、监测轴承温度,也可根据需要设置定子测温和防冷凝加热装置。

四、使用条件
    额定电压:6kV、10kV
    额定频率:50Hz
    环境空气温度:-15℃~+40℃
    海拔高度:不超过1000 米
    工作制:S1
    环境条件:户内、户外(W)、温热带(TH)、户外温热带(THW).

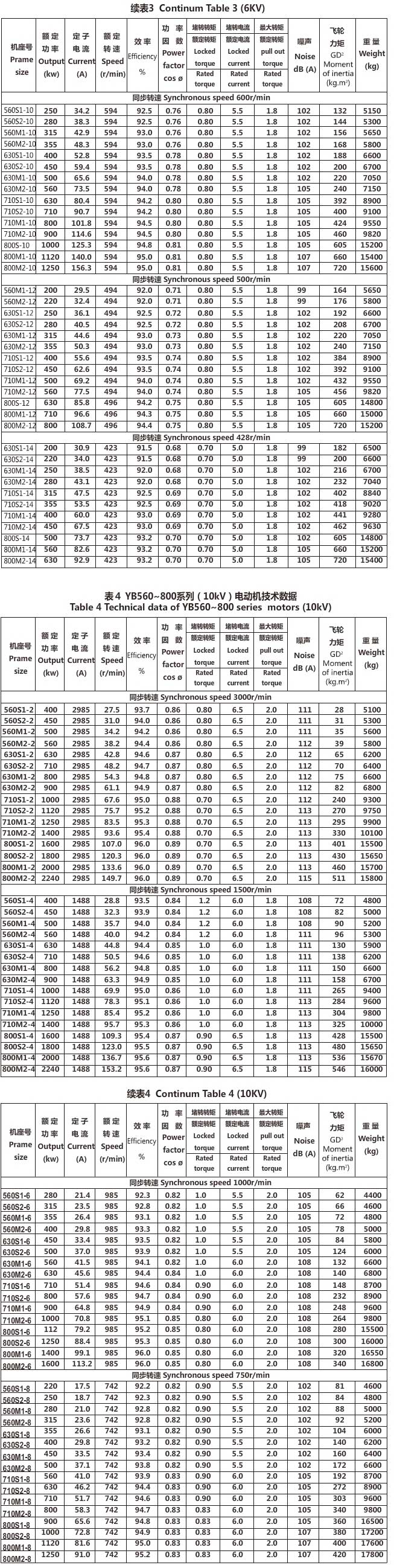

五、技术数据

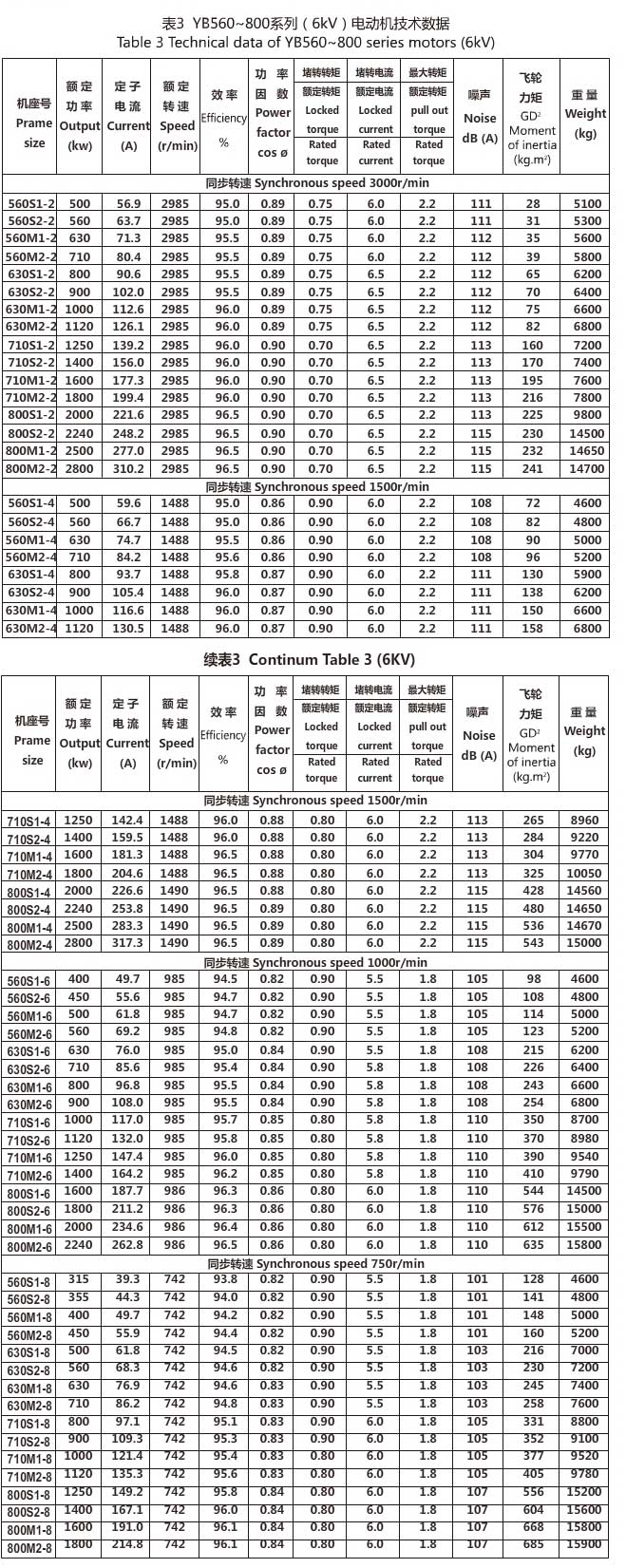

    5.1  6kV电动机技术数据见表3

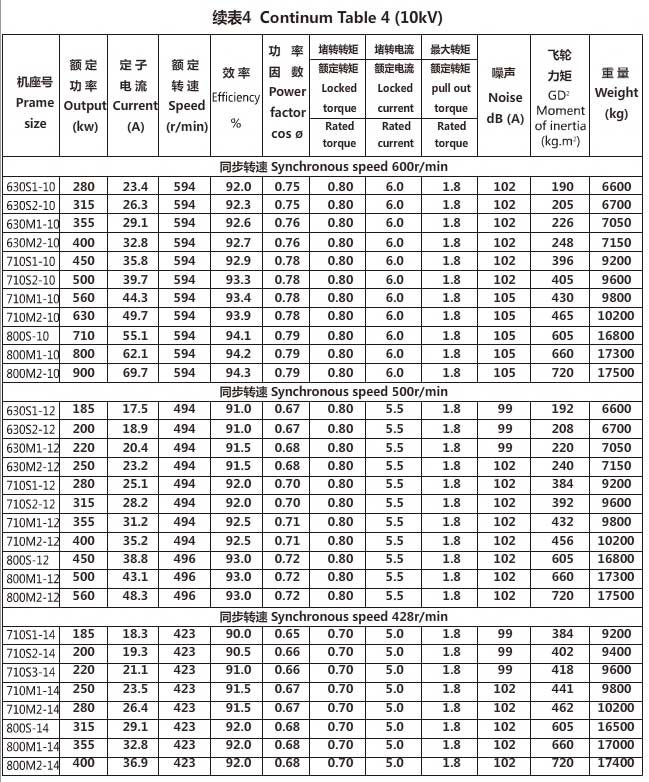

    5.2 10kV电动机技术数据见表4

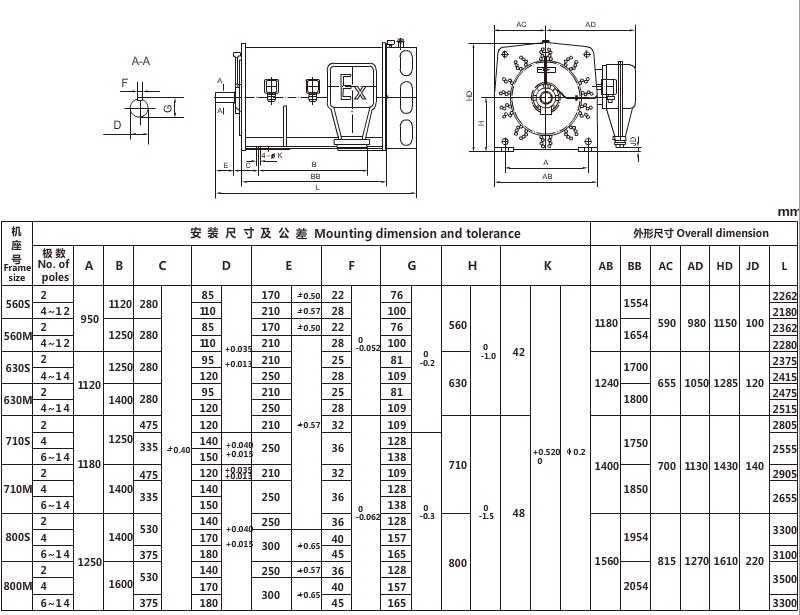

六、外形及安装尺寸图
